产品编号 | 22717271916 |
---|---|
产品名称 | 分体减温减压 |
规格 | |
产品备注 | |
产品类别 | 荣达减温减压装置 |
一般过程工业中,文丘里型减温减压系统是最理想的一种减温器,它利用文丘里原理产生高速蒸汽流动,是冷却水与蒸汽很好混合,参看下图示意图,高速流动的蒸汽同时对冷却水产生一种引射作用,只需比较低的冷却水压力就能达到良好的冷却水雾化效果。相对于简单喷嘴式减温减压系统,文丘里型减温减压系统可以实现更好的温度和压力控制,能够达到饱和温度3℃的温度控制和设定压力±0.1barg的压力控制,远低于通常推荐的出口蒸汽设定温度:饱和温度10℃。
该装置减压系统和减温系统分开进行,由控制系统、减压系统(减压阀及节流孔板等)、减温系统(给水调节阀、节流阀、止回阀、截止阀等)安全保护系统(安全阀)等组成
我公司的分体式减温减压系统 特点如下:
1. 主控制器采用原装进口高精度多功能数字控制器,具有强大的功能组件,友好的人机界面和快速准确的PID控制回路,实现智能化无人值守、可灵活调整参数设定,并可根据用户要求进行功能扩展。
2. 减压和减温分开进行,蒸汽先减压后减温。
3. 减温系统采用文丘里氏加笛管喷嘴的方式,无传动部件,减温水雾化效果好,喷嘴拆装方便,便于维修。
4. 减压系统和减温系统分开,主要用于工况恶劣,如蒸汽流量小不适用采用减温减压阀的,及饱和蒸汽的工况(压力较低主要考虑蒸汽流速较低)采用文丘里管减温方式,减温水充分雾化,以达到较好的减温效果。
5. 设备外表美观大方,质量可靠。现已广泛应用于热电厂,集中供热、食品、石化,纺织,印染,橡胶,造纸和纸浆,烟草,制药,冶金等行业。
订货须知
用户询价和订合同时请提供:
1. 出口蒸汽流量Q,进口蒸汽压力P1,温度t1,出口蒸汽压力P2,温度t2
2. 减温给水压力Pb,温度tb
3. 选择控制方式: 1.仪表盘控制 2.DCS控制、监视 3.PLC控制
4. 驱动类别:电动;气动(气开式或气闭式,气源压力,电气阀门定位器电信号)
注: 我公司将根据用户提供的参数,设计出详细准确的方案图。双方可根据此图讨论相关事项。

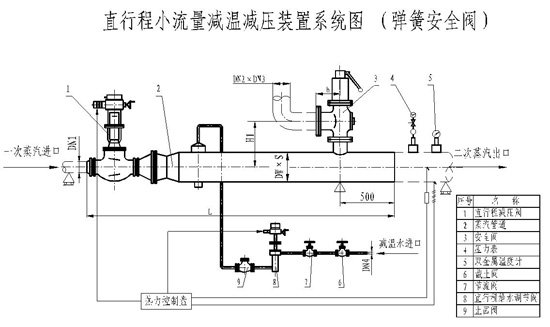

分体式减温减压装置由减压阀,节流孔板,蒸汽混合管道(带喷嘴),安全阀,给水调节阀,节流阀,截止阀,止回阀,减温水管,法兰,标准件等组成。
其主要特点: 减压系统采用双阀座减压阀结构,不平衡力小,调节范围大,动作平稳,无卡阻现象。
减温系统采用文丘里氏加笛管喷嘴的方式,无传动部件,减温水雾化效果好,喷嘴拆装方便,便于维修。
减压系统和减温系统分开,主要用于工况恶劣,如蒸汽流量小不适用采用减温减压阀的,及饱和蒸汽的工况(压力较低主要考虑蒸汽流速较低)采用文丘里管减温方式,减温水充分雾化,以达到较好的减温效果。
